FCU Hybrid Monitor

Phát triển màn hình cảm ứng giám sát trọn vẹn một fan coil unit — chất lượng nước, chất lượng không khí trong nhà, chi phí năng lượng và công việc bảo trì — trên board ESP32-S3 tự đánh giá ngưỡng tại chỗ và giao tiếp BACnet/IP.

Overview

Fan coil unit thường được theo dõi bằng các thiết bị đo rời rạc không liên kết với nhau, cộng thêm một bảng bảo trì trên giấy mà không ai tra cứu được. FCU Hybrid Monitor gom nước, không khí, chi phí và lịch bảo trì về một màn hình duy nhất, để người vận hành trả lời được một câu hỏi chỉ trong một cái nhìn: thiết bị này có đang chạy bình thường không, và chi phí có đúng mức không?

Highlights

Thiết kế phần cứng, firmware và kết nối theo hướng end-to-end.
Tối ưu cho trải nghiệm người dùng thực tế và khả năng mở rộng sản phẩm.
Giữ lại các thông số kỹ thuật quan trọng từ showcase gốc.

Challenges

Tối ưu kích thước, năng lượng và độ ổn định trong điều kiện sử dụng thực tế.
Đảm bảo phần cứng, firmware và giao diện hoạt động đồng bộ.
Thiết kế giải pháp đủ tin cậy để kiểm thử, demo hoặc thương mại hóa.

Solutions

Thiết kế kiến trúc hệ thống phù hợp với yêu cầu sản phẩm.
Phát triển firmware theo hướng event-driven/low-power khi cần.
Tích hợp phần cứng, kết nối và ứng dụng/backend tùy theo phạm vi dự án.

Features

Water: flow, supply and return temperature, pressure, EC and pH
Air: EtOH, TVOC, eCO₂, PM 2.5, IAQ and temperature
Alarms with Ack, Snooze and Hide on every row, with the record kept
Monthly report covering cost, energy, alarm history and maintenance compliance
Email or print straight from the panel, with no laptop in the loop

Key Results

Replaced separate rounds for water instruments, air readings and the maintenance sheet with one panel.
Turned ventilation problems into a reading with a recommended action instead of an occupant complaint.
Every capability shown runs in the firmware currently on the device.

Thiết kế kiến trúc hệ thống phù hợp với yêu cầu sản phẩm.

Phát triển firmware theo hướng event-driven/low-power khi cần.

Tích hợp phần cứng, kết nối và ứng dụng/backend tùy theo phạm vi dự án.

Walkthrough

A closer look

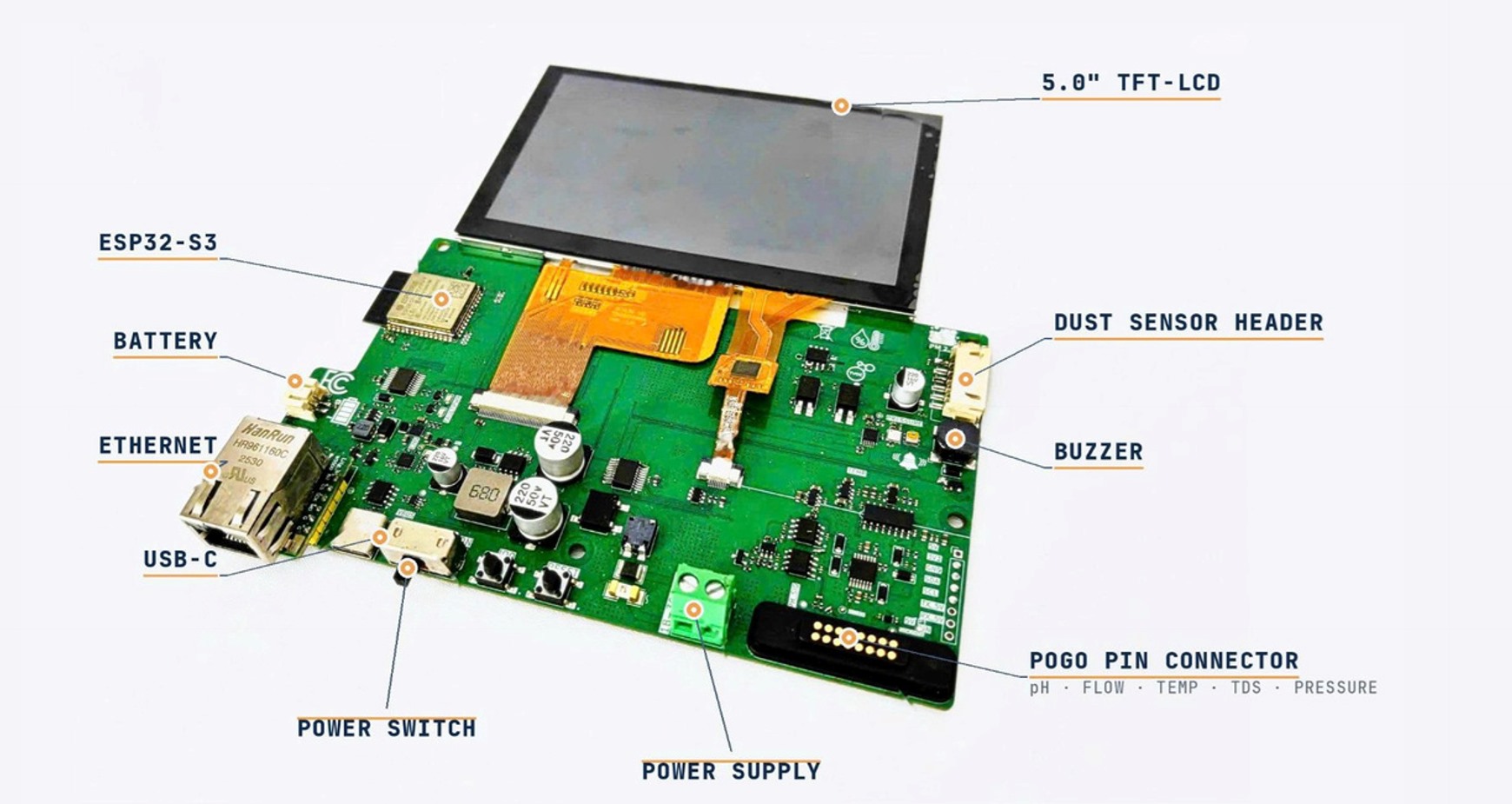

Một board: hiển thị, xử lý, cảm biến và kết nối

ESP32-S3 điều khiển màn hình, tích hợp đo năng lượng, đánh giá ngưỡng và giao tiếp BACnet, với pH, lưu lượng, nhiệt độ, TDS và áp suất đưa ra chung một connector pogo-pin.

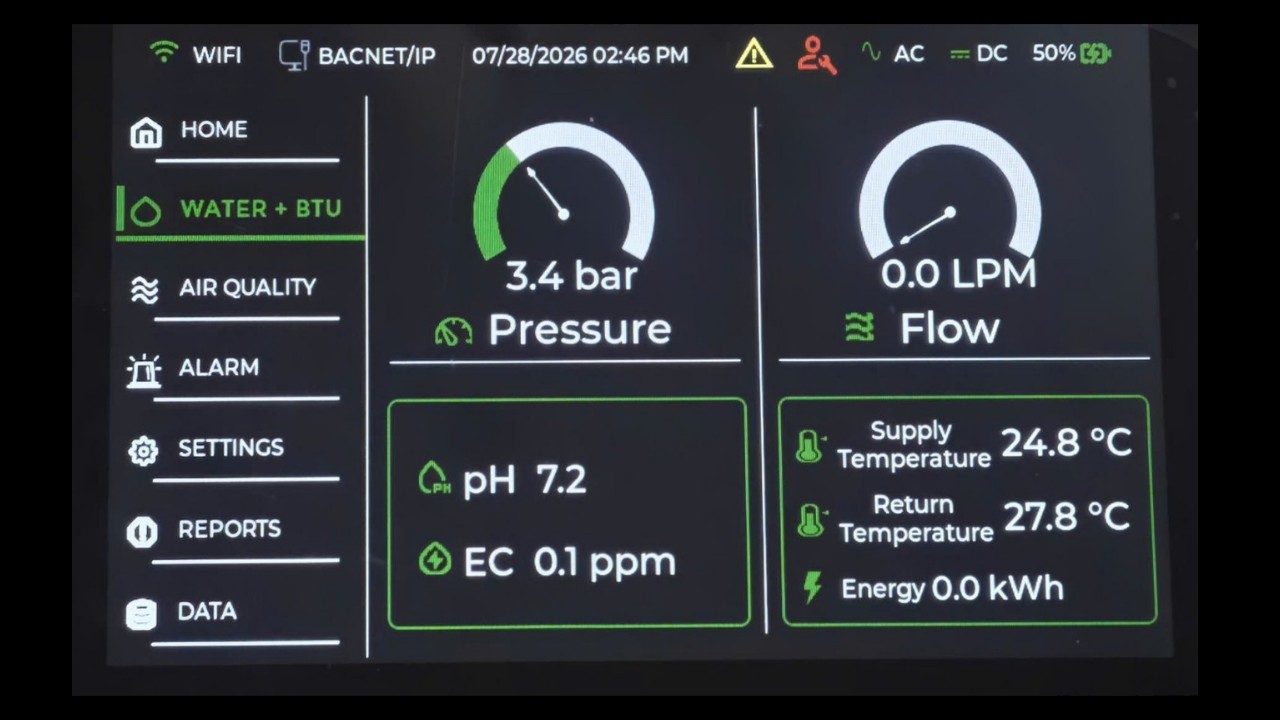

Lưu lượng, nhiệt độ, áp suất và năng lượng đọc như một hệ thống

Đồng hồ trực tiếp cho áp suất (bar) và lưu lượng (LPM), nhiệt độ cấp và hồi đặt cạnh nhau — chênh lệch giữa hai giá trị này chính là thứ quyết định con số năng lượng — cùng pH và EC trên cùng màn hình.

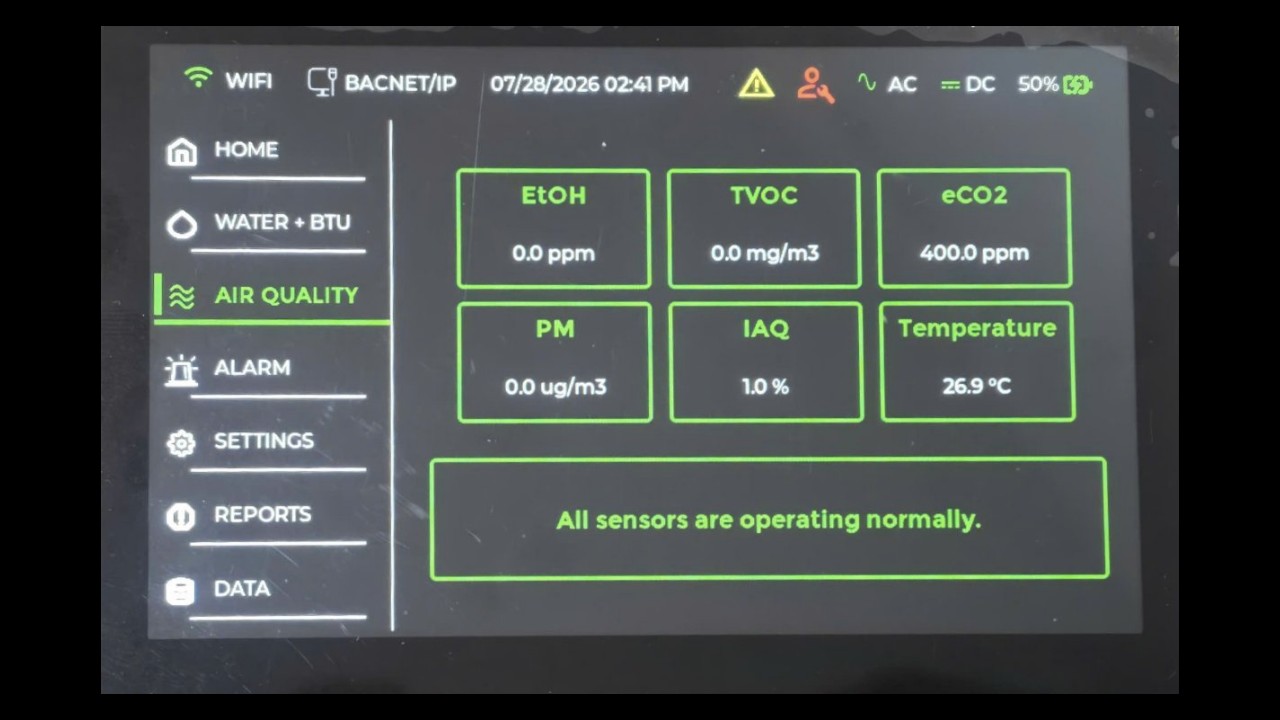

Chất lượng không khí, mọi thứ bình thường

Sáu thông số, mỗi thông số viền xanh lá kèm một dòng xác nhận duy nhất khi tất cả còn nằm trong ngưỡng.

Chất lượng không khí, vượt ngưỡng

Chỉ những cảm biến bị ảnh hưởng chuyển sang màu hổ phách, và phần viền nhấp nháy chứ không phải con số, nên người vận hành nhìn từ xa vẫn biết thông số nào vượt ngưỡng.

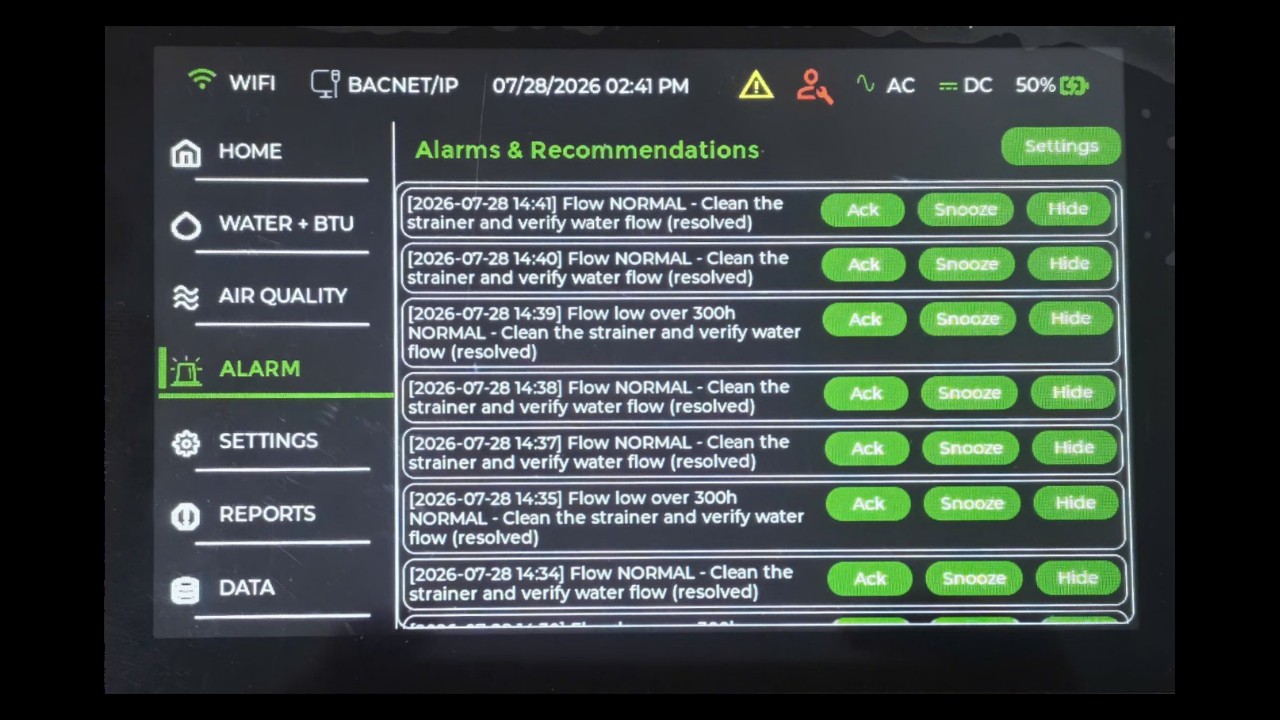

Cảnh báo kèm khuyến nghị xử lý

Thời gian, cảm biến, trạng thái và hành động khuyến nghị nằm trên cùng một dòng, mỗi dòng có Ack, Snooze và Hide; ẩn một mục chỉ làm gọn màn hình chứ vẫn giữ lại bản ghi.

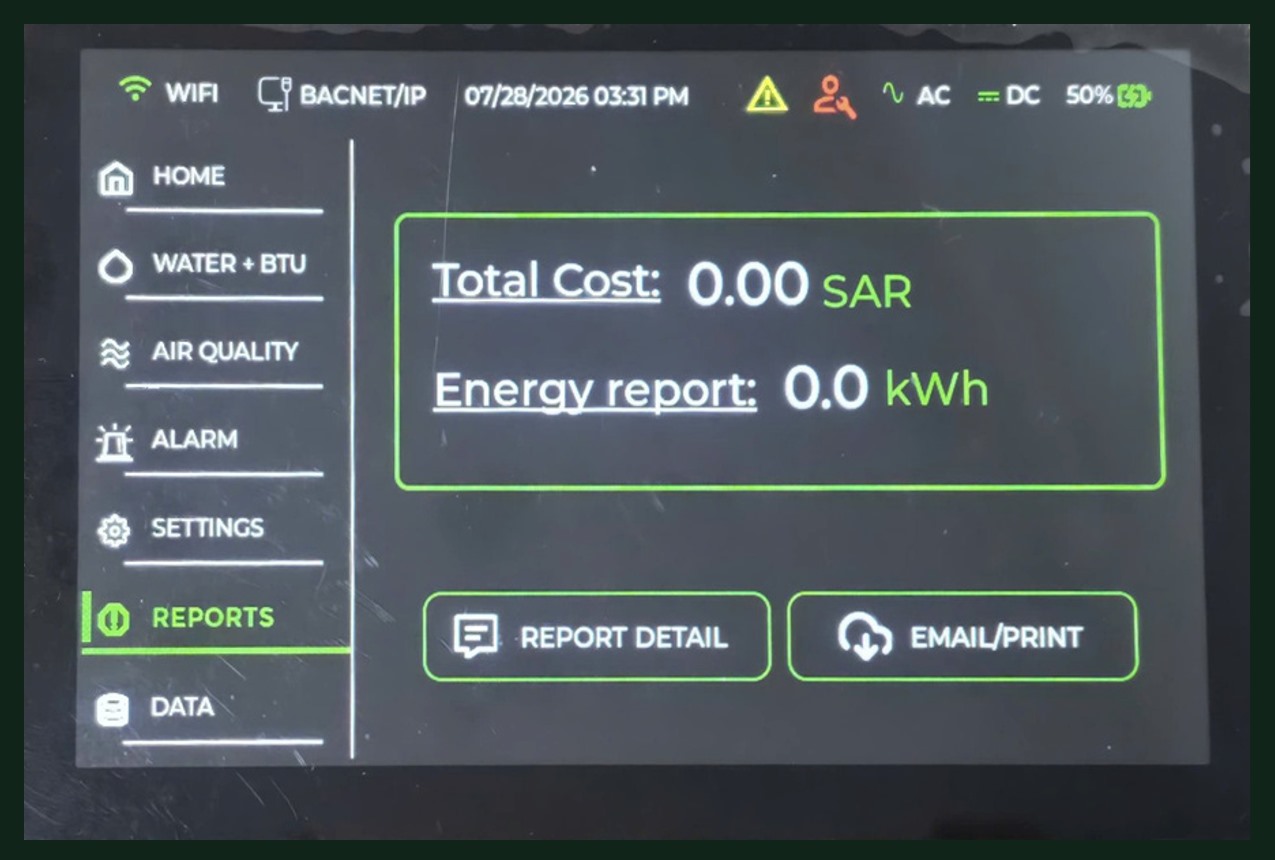

Chi phí và năng lượng gói trong hai con số

Tổng chi phí theo SAR và năng lượng theo kWh, phía sau là báo cáo chi tiết theo tháng, lịch sử cảnh báo và mức tuân thủ bảo trì, gửi email hoặc in thẳng từ màn hình.
