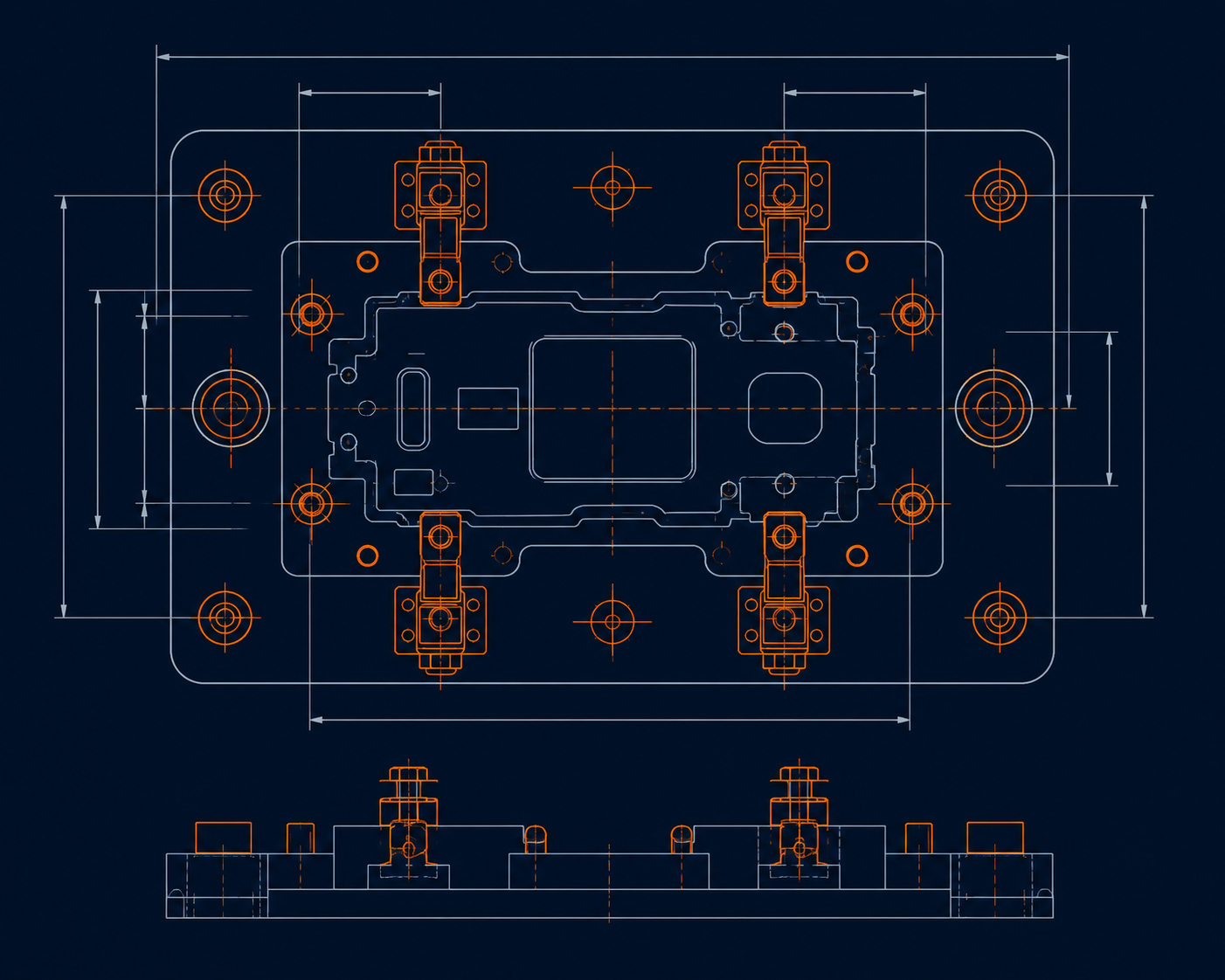

Chuẩn hóa JIG kiểm tra: từ bản vẽ đến nghiệm thu tại xưởng

Một JIG "chạy tạm ổn" còn tệ hơn không có JIG — nó khiến người vận hành tin tưởng sai vào một phép đo đang âm thầm trôi lệch. Đây là cách xây dựng một JIG cho kết quả lặp lại, lô này qua lô khác.

Bắt đầu từ datum, không phải từ hình dạng chi tiết

Lỗi phổ biến nhất là thiết kế các cữ định vị theo thứ gì dễ gia công, thay vì theo đúng sơ đồ datum thực tế trên bản vẽ kỹ thuật. Nếu GD&T của chi tiết chỉ rõ datum A/B/C, cữ định vị của JIG phải tham chiếu đúng những bề mặt đó — nếu không, bạn đang đo trong một hệ tọa độ khác với hệ mà bản vẽ định nghĩa, và kết quả "đạt" không còn mang ý nghĩa như mọi người vẫn tưởng.

Nguyên tắc định vị 3-2-1, áp dụng một cách trung thực

Nguyên tắc 3-2-1 kinh điển (ba điểm ràng buộc mặt phẳng chính, hai điểm ràng buộc trục phụ, một điểm ràng buộc xoay) chỉ hiệu quả khi ba điểm chính được trải rộng hết mức có thể trên chi tiết. Gom chúng lại gần nhau cho dễ gia công sẽ tái tạo lại đúng sai số nghiêng mà bạn đang cố loại bỏ.

Đặt dung sai có ý nghĩa thực sự

Chuỗi dung sai của bản thân JIG nên chặt hơn khoảng 10 lần so với dung sai đang kiểm tra — nguyên tắc gauge R&R kinh điển. Nếu bạn kiểm tra một đặc tính ±0.1 mm bằng JIG có độ rơ ±0.05 mm ngay tại chốt định vị, bạn không có một phép đo, bạn đang tung đồng xu. Hãy tính cả độ khít của chốt, dung sai mòn và giãn nở nhiệt vào chuỗi kích thước trước khi chốt bản vẽ cuối.

Biên bản nghiệm thu là một phần của sản phẩm bàn giao

JIG chưa xong khi vừa gia công xong — nó chỉ hoàn thành khi đi kèm biên bản nghiệm thu có chữ ký, gồm:

Kết quả nghiên cứu gauge R&R (độ lặp lại và độ tái lập, lý tưởng với 2–3 người vận hành và 10 chi tiết)
Truy xuất hiệu chuẩn cho mọi thiết bị đo liên quan
Tiêu chí giới hạn mòn để khách hàng biết khi nào cần yêu cầu tân trang
Một chi tiết mẫu "đạt" và một mẫu "không đạt" rõ ràng, dùng trong quá trình kiểm định

Bàn giao cho sản xuất

Viết hướng dẫn cho người vận hành dưới dạng checklist kèm ảnh, không phải đoạn văn dài. Người vận hành ngoài xưởng thường lướt qua chứ không đọc kỹ — một JIG có thiết kế cơ khí xuất sắc nhưng hướng dẫn khó hiểu vẫn sẽ cho kết quả không ổn định.

Kết luận: thiết kế cơ khí có lẽ chỉ chiếm 40% một JIG kiểm tra tốt. 60% còn lại nằm ở kỷ luật datum, chuỗi dung sai, và bộ hồ sơ giúp khách hàng tin tưởng vào con số mà JIG đưa ra.
