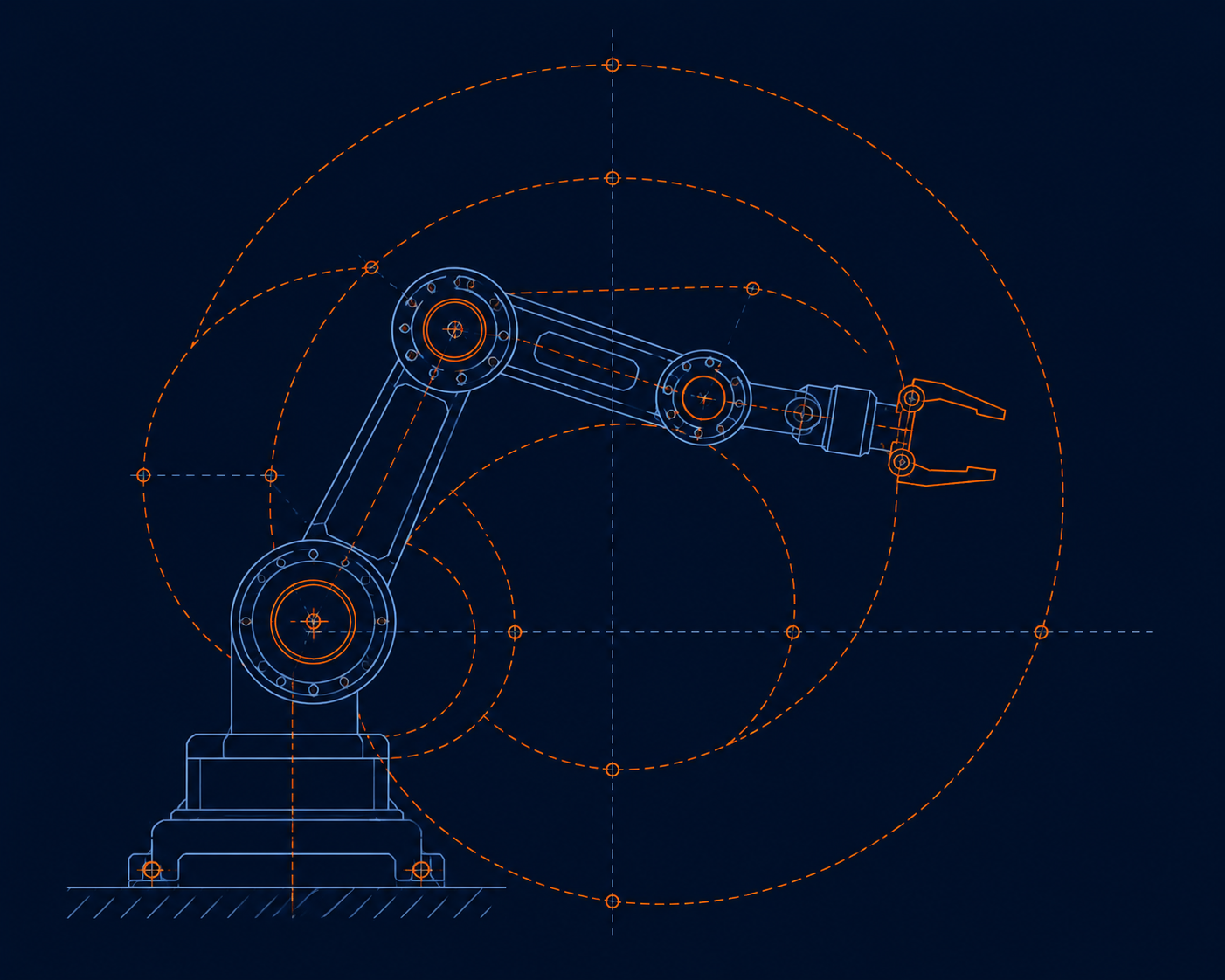

Tính toán động học ngược cho cánh tay robot 6 trục

Động học ngược cho cánh tay 6 trục: hướng dẫn thực tế

Động học thuận cho biết vị trí của cơ cấu chấp hành cuối (end effector) khi biết góc từng khớp — đây là phép nhân ma trận đơn giản theo tham số Denavit-Hartenberg. Động học ngược, đi từ tư thế mong muốn ngược về góc từng khớp, mới là nơi hầu hết các dự án tích hợp mất nhiều thời gian, vì một cánh tay 6 trục thường có nhiều nghiệm khớp hợp lệ cho cùng một tư thế.

Nghiệm giải tích so với nghiệm số

Với cánh tay có cổ tay cầu (ba trục cuối cắt nhau tại một điểm — đúng với hầu hết cánh tay công nghiệp 6 trục), bài toán có thể tách rời: giải ba khớp đầu để xác định vị trí cổ tay, rồi giải ba khớp cuối để xác định hướng, mỗi phần đều có nghiệm dạng đóng (closed-form). Cách này đủ nhanh để chạy trong vòng điều khiển thời gian thực và là phương pháp tiêu chuẩn cho các trạm sản xuất.

Cánh tay không có cổ tay cầu, hoặc cánh tay dư bậc tự do với 7+ trục, thường cần bộ giải số (các phương pháp dựa trên ma trận Jacobian như bình phương tối thiểu có suy giảm — damped least squares). Những phương pháp này linh hoạt hơn nhưng tốn nhiều chu kỳ CPU hơn cho mỗi lần giải, và có thể hội tụ về cực tiểu cục bộ gần các điểm kỳ dị — nên dự trù thêm biên độ cho thời gian chu kỳ nếu đi theo hướng này.

Xử lý nhiều nghiệm

Một cánh tay 6 trục thường có thể đạt một tư thế nhất định qua tối đa 8 cấu hình khớp khác nhau (khuỷu lên/xuống, cổ tay lật, vai trái/phải). Chọn sai nghiệm một cách ngẫu nhiên có thể khiến một khớp di chuyển một quãng lớn không cần thiết, hoặc chạm giới hạn cơ khí. Cách xử lý thực tế là chấm điểm từng nghiệm ứng viên theo tổng độ dịch chuyển khớp so với tư thế hiện tại, và chọn nghiệm có giá trị nhỏ nhất — giúp chuyển động mượt và không gây bất ngờ cho người vận hành.

Điểm kỳ dị là nơi toán học và cơ cấu "bất đồng"

Gần điểm kỳ dị (thường là khi các trục cổ tay thẳng hàng, hoặc cánh tay duỗi hết cỡ), những chuyển động Descartes nhỏ đòi hỏi vận tốc khớp lớn bất thường — ma trận Jacobian trở nên gần suy biến. Phép nghịch đảo bình phương tối thiểu có suy giảm đánh đổi một chút độ chính xác đường đi để giới hạn vận tốc khớp gần các cấu hình này — gần như luôn là sự đánh đổi đúng đắn trong một trạm sản xuất.

Tải trọng và tầm với không phải hai con số độc lập

Tải trọng định mức của nhà sản xuất giả định tải được đặt tại tâm mặt bích cổ tay với một độ lệch trọng tâm cụ thể. Khi trọng tâm tải di chuyển xa mặt bích hơn, hoặc cánh tay vươn gần hết tầm với, mô-men thực tế tại khớp vai và khuỷu có thể vượt giới hạn định mức từ trước khi bạn chạm tới con số tải trọng đã công bố. Luôn kiểm tra biểu đồ tải trọng-tầm với-độ lệch của nhà sản xuất, đừng chỉ nhìn con số nổi bật.

Kết luận: nghiệm dạng đóng cho cánh tay có cổ tay cầu nhanh, đáng tin cậy và nên là lựa chọn mặc định; chỉ dùng bộ giải số khi cơ cấu thực sự đòi hỏi, và luôn lập kế hoạch chuyển động có tính đến điểm kỳ dị và giới hạn tải trọng thực tế, không chỉ vòng tròn tầm với ghi trong datasheet.
