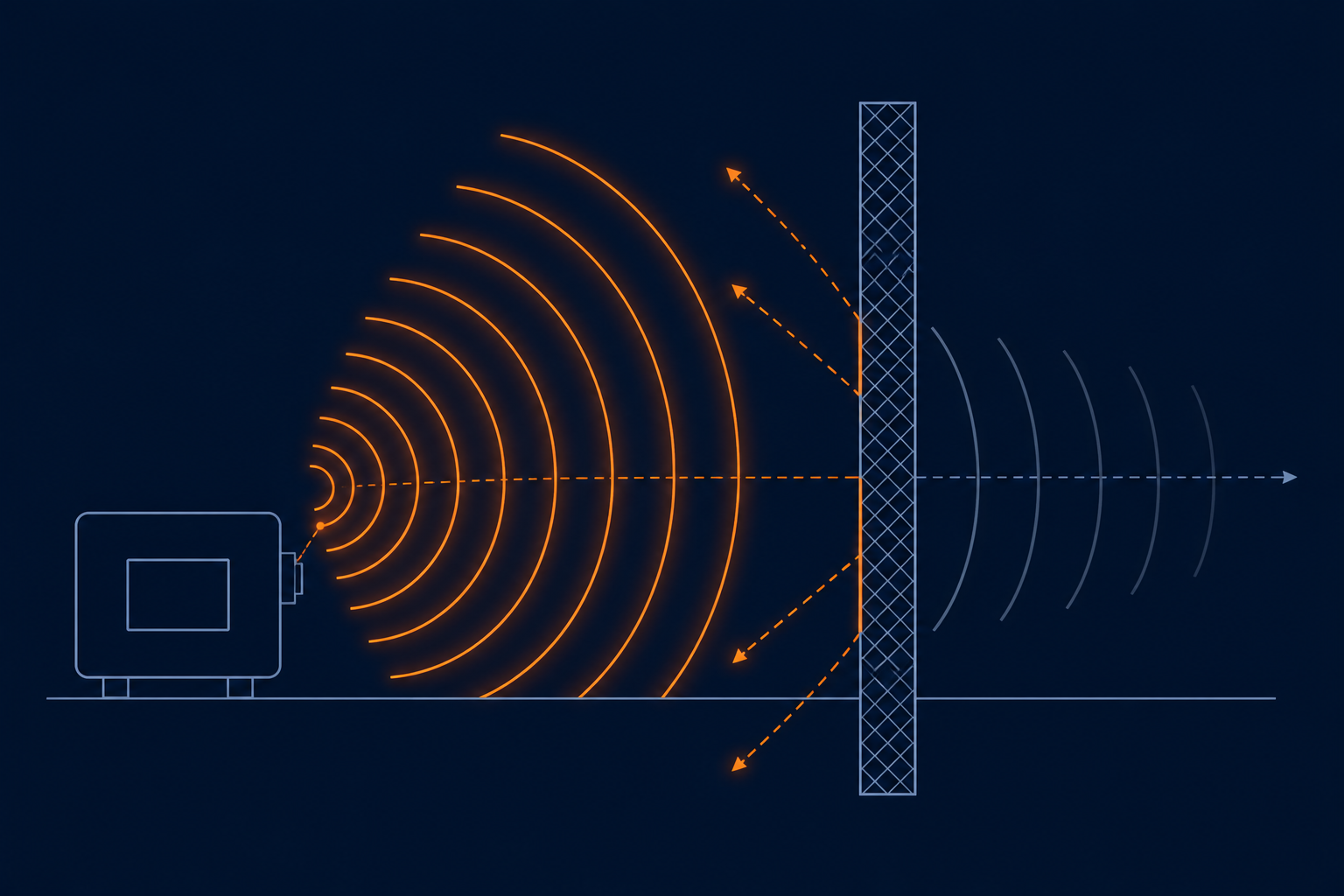

Vượt qua kiểm định EMC: Che chắn thực tế cho bức xạ nhiễu
Hiểu sự khác biệt giữa vùng gần và vùng xa của bức xạ điện từ, và cách thiết kế vỏ kim loại đạt chứng nhận CE ngay lần đầu.
Vượt qua kiểm định EMC: che chắn thực tế cho bức xạ nhiễu
Bức xạ nhiễu (radiated emissions) là bài kiểm tra mà hầu hết đội phần cứng sợ nhất, phần lớn vì lỗi thường bắt nguồn từ các quyết định layout đã thực hiện từ nhiều tháng trước, và việc sửa ở giai đoạn vỏ máy rất tốn kém. Hiểu rõ hành vi vùng gần (near-field) và vùng xa (far-field) ngay từ đầu sẽ thay đổi cách bạn che chắn.
Vùng gần và vùng xa — vì sao điều này quan trọng cho lựa chọn thiết kế
Trong khoảng một bước sóng từ nguồn (vùng gần), cường độ điện trường và từ trường hoạt động độc lập và suy giảm nhanh theo khoảng cách — che chắn gần nguồn cực kỳ hiệu quả ở đây. Vượt qua khoảng cách đó (vùng xa — nơi kiểm định CE/FCC thực sự đo, thường ở 3 hoặc 10 mét), các trường kết hợp thành một sóng lan truyền và suy giảm chậm hơn nhiều theo khoảng cách. Đây là lý do một biện pháp nhỏ tại chỗ — một hạt ferrite, một sợi cáp có chống nhiễu — thường có tác động vượt trội lên kết quả kiểm tra vùng xa: bạn đang triệt tiêu nguồn nhiễu trước khi nó kịp ghép vào một cấu trúc có khả năng bức xạ.
Cấu trúc bức xạ thực sự đến từ đâu
Cáp thường mới là ăng-ten thực sự, không phải bản thân PCB. Nhiễu từ một bộ điều áp switching ghép vào một sợi cáp không chống nhiễu qua dòng common-mode, và sợi cáp đó — thường dài 1–2 mét — bức xạ hiệu quả hơn nhiều so với đoạn trace nhỏ trên PCB đã sinh ra nhiễu ban đầu. Cuộn chặn common-mode tại điểm cáp ra khỏi thiết bị, và hạt ferrite tại vỏ đầu nối, xử lý trực tiếp vấn đề này.
Thiết kế vỏ kim loại đạt kiểm định ngay lần đầu
- Độ liền mạch của mối nối và gioăng quan trọng hơn độ dày tấm kim loại. Một mối nối không được che chắn, hoặc một gioăng ép không đều, tạo ra một khe hở có thể chi phối toàn bộ hồ sơ bức xạ tại một tần số cụ thể, bất kể phần còn lại của vỏ máy được che chắn tốt đến đâu.
- Điểm cáp đi vào vỏ cần được xử lý riêng — đầu nối có chống nhiễu hoặc feedthrough có lọc, không chỉ là một lỗ với gioăng cao su. Một điểm cáp xuyên qua không chống nhiễu về bản chất là một lỗ hổng trên một lớp chắn vốn tốt.
- Lỗ thông gió nên dùng dạng tổ ong hoặc lưới, kích thước nhỏ hơn nhiều so với bước sóng của tần số cao nhất bạn quan tâm — nguyên tắc kinh nghiệm là giữ kích thước lỗ lớn nhất dưới 1/20 bước sóng đó.
- Liên kết vỏ máy với ground của PCB tại nhiều điểm, không chỉ một dây nối đất duy nhất — một điểm nối duy nhất ở tần số cao hoạt động giống như một điểm cấp cho ăng-ten hơn là một kết nối che chắn.
Kiểm tra sơ bộ (pre-compliance) giúp giữ đúng tiến độ
Một đầu dò trường gần và máy phân tích phổ trên bàn thử, sử dụng ngay trong giai đoạn bring-up thay vì chỉ ở phòng lab được công nhận, sẽ phát hiện phần lớn các vấn đề này sớm hơn hàng tuần và với chi phí chỉ bằng một phần nhỏ so với việc trượt kiểm định chính thức.
Kết luận: phần lớn lỗi CE marking không được giải quyết ở vỏ máy — chúng được giải quyết bằng cách triệt tiêu nhiễu common-mode ngay tại nguồn, và coi mỗi điểm cáp ra và mỗi mối nối vỏ máy là một nguồn bức xạ tiềm ẩn.
