Thiết kế cho khả năng kiểm tra (DFT): Thêm pad pogo-pin đúng cách
Cách bố trí PCB để nhà máy có thể làm đồ gá kiểm tra bed-of-nails đáng tin cậy mà không đẩy chi phí sản xuất lên cao.
Design for Testability: thêm pad pogo-pin đúng cách

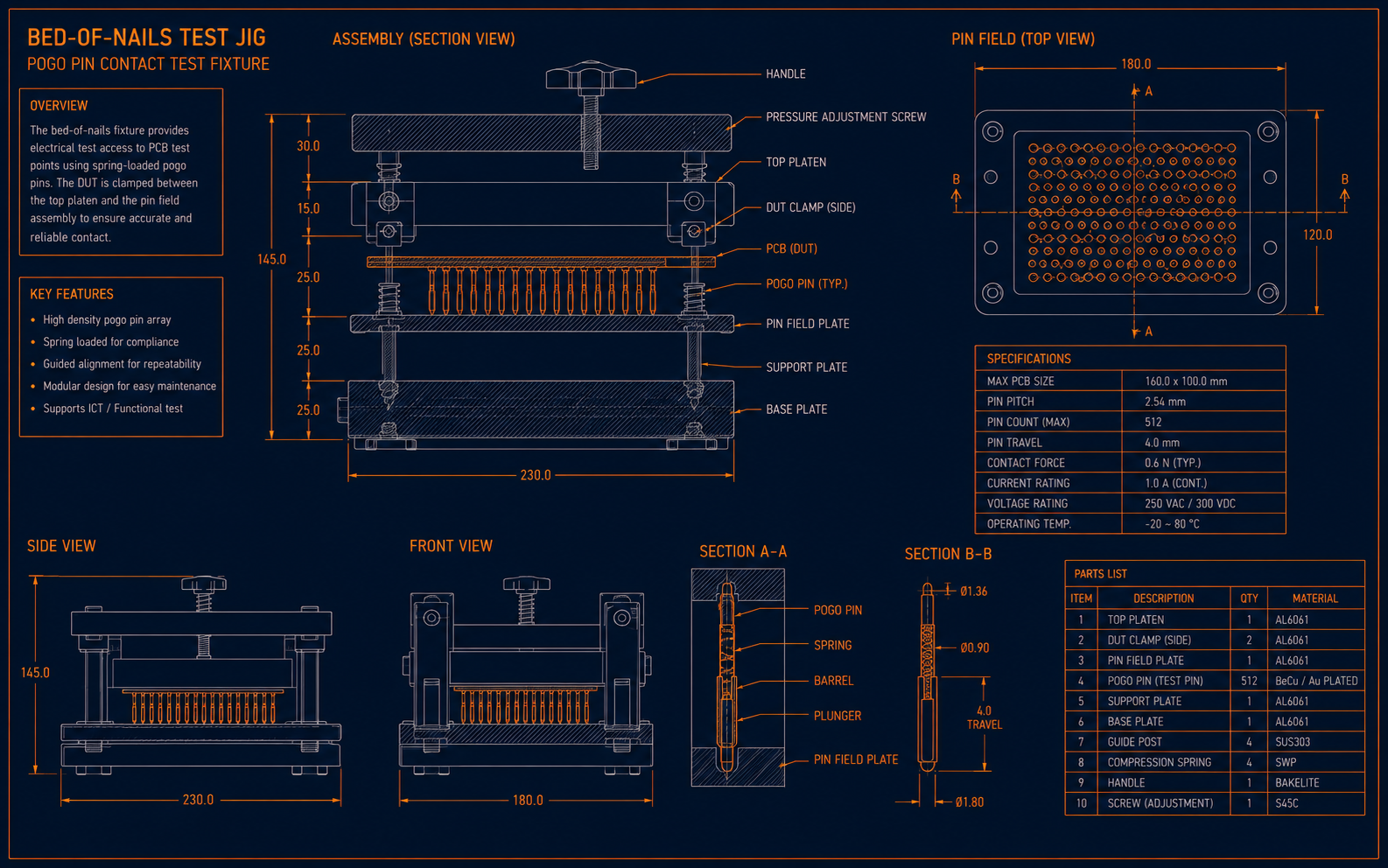

Một đồ gá kiểm tra bed-of-nails chỉ tốt bằng đúng bố cục pad mà nó đang kiểm tra, và bố cục pad là quyết định của người thiết kế PCB — thường được đưa ra rất lâu trước khi ai đó bàn với người sẽ chế tạo đồ gá kiểm tra. Làm đúng khâu bàn giao này tránh được việc phải thiết kế lại tốn kém, dù là ở board hay ở đồ gá.
Kích thước và khoảng cách pad không phải tùy tiện
Pogo-pin tiêu chuẩn có các đường kính đầu tip phổ biến (0.68 mm, 1.02 mm, 1.52 mm là các dòng thường gặp), và pad kiểm tra của bạn cần được định kích thước để bắt được đầu pin một cách đáng tin cậy, có dung sai lệch nhất định — không phải định kích thước theo mức tối thiểu lý thuyết. Khoảng cách giữa các pad kiểm tra liền kề cần tính đến đường kính vật lý của thân pogo-pin, không chỉ đầu tip, nếu không các pin lân cận sẽ va chạm vật lý với nhau trên đồ gá.
Giữ pad kiểm tra tránh xa mặt có linh kiện khi có thể
Đặt pad kiểm tra ở mặt dưới, đối diện với các linh kiện đã hàn, nghĩa là đồ gá bed-of-nails có thể ép thẳng xuống mà không cần đi vòng qua các linh kiện cao — riêng điều này thường quyết định liệu một đồ gá một mặt có khả thi hay bạn cần một thiết kế clamshell đắt đỏ hơn.
Cái gì thực sự cần một điểm kiểm tra
Không phải mọi net đều cần một pad riêng. Ưu tiên:
- Mọi rail nguồn, tại nhiều điểm nếu rail dài, để bắt được sụt áp hoặc hở mạch
- Mọi đường reset, chế độ boot, và giao diện lập trình/debug của vi điều khiển
- Các tín hiệu I/O số và bus truyền thông chính (SPI, I2C, UART) mà kiểm tra chức năng cần tác động vào
- Các điểm tham chiếu ground phân bố gần các điểm kiểm tra tín hiệu, không chỉ một pad ground toàn cục duy nhất — một tham chiếu ground ở xa sẽ gây sai số đo trên các tín hiệu tốc độ cao
Vùng cấm mà người chế tạo đồ gá sẽ cảm ơn bạn
Để lại một vùng cấm (keep-out) quanh mỗi pad kiểm tra, tránh các linh kiện cao và đầu nối, để pogo-pin có đường tiếp cận vuông góc, sạch sẽ — các pin phải nén theo góc nghiêng sẽ mòn nhanh hơn và tiếp xúc kém tin cậy hơn, và đây là nguyên nhân phổ biến khiến một đồ gá "hoạt động hầu hết thời gian" chứ không phải luôn luôn.
Sự đánh đổi chi phí mà không ai tránh được
Mỗi pad kiểm tra thêm vào PCB đều có chi phí thực: diện tích board, và thường thêm một hoặc hai lớp nếu bạn phải đi dây các net tốc độ cao dày đặc quanh các điểm truy cập kiểm tra bắt buộc. Số lượng điểm kiểm tra hợp lý đến từ cuộc trao đổi giữa người thiết kế điện và người chịu trách nhiệm về độ phủ kiểm tra ngay từ đầu giai đoạn layout — không phải một danh sách mong muốn được thêm vào sau khi board đã chốt, khi việc thêm pad đồng nghĩa với việc phải làm lại từ đầu.
Kết luận: DFT thành công hay thất bại dựa trên các quyết định đưa ra trong giai đoạn layout PCB, không phải ở giai đoạn thiết kế đồ gá — hãy để kỹ sư kiểm tra và người thiết kế PCB trao đổi với nhau trước khi layout được chốt, không phải sau đó.
